综合体育场馆照明

                                综合体育场馆照明

现代体育运动是随着人类社会的发展不断发展起来的。体育运动离不开场馆的建设。体育场的照明设计特点是灯光照射空间大，距离远，所以其场地照明一般选用高效率的投光灯。

第一节：照明标准

1．比赛场馆照明标准

2．新闻发布厅照明标准

3．会议室照明标准

4．球员更衣室照明标准

5．走廊通道照明标准

6．观众席照明标准

7．治疗室照明标准

8．应急照明标准

第二节．照明设备设施的选择

1．光源的选择：

一．灯具安装高度较高的体育场馆，光源宜采用金属卤化物灯。

二．顶棚较低，面积较小的室内体育馆，宜采用直管荧光灯和小功率金属卤化物灯。

三．特殊场所光源可采用卤素灯。

四．光源功率应与比赛场地大小，安装位置和高度相适应。室外体育场宜采用大功率和中功率金属卤化物灯，应保证光源工作不间断或快速启动。

五．光源应具有适宜的色温，良好的显色性，高光效，长寿命和稳定的点燃及光电特性。

六．光源的相关色温及应用可按下表确定。

光源的相关色温及应用

2．灯具的选择

一．灯具及附件的安全性能应完全符合相关标准的规定。

二．灯具的防触电等级应符合下列要求：

应选用有金属外壳接地的工类灯具或II类灯具。

游泳池和类似场所应选用防触电等级为III类的灯具。

三．灯具效率不应低于下表的规定：

灯具效率（%）

四．灯具宜有多种配光形式，体育场馆灯光灯灯具可按下表进行分类：

投光灯具分类

注：按光束分布范围1/10最大光强的张角分类。

（1）           灯具配光应与灯具安装高度，位置和照明要求相适应。室外体育场宜选用窄光束和中光束灯具，室内体育场宜选用中光束和宽光束灯具。

（2）           灯具宜具有防眩光打措施。

（3）           灯具及附件应能满足使用环境的要求，灯具应强度高，耐腐蚀，灯具电器附件都必须满足耐热等级的要求。

（4）           金属卤化物灯不宜采用敞开式灯具。灯具外壳的防护等级不应小于IP55，不便于维护或污染严重的的场所防护等级不应小于IP65。

（5）           灯具的开户方式应确保在维护时不改变其瞄准角度。

（6）           安装在高空中的灯具宜选用重量轻，体积小和风载系数小的产品。

（7）           灯具应自带或附带调角度的指示装置。灯具锁紧装置应能承受在使用条件下的最大风荷载。

（8）           灯具及其附件要有防坠落措施。

3． 灯具附件的选择

一．选用的照明灯具应灯具应符合现行国家相关标准的有关规定。

二．根据照明场所的环境要求，分别选用下列灯具。

三．在有腐蚀性气体或蒸汽的场所，宜采用防腐蚀密闭式灯具。

四．在振动，摆动较大的场所的灯具应有防震，防脱落措施。

五．在需防止紫外线照射的场所，应采用隔紫外线灯具或无柴光源。

六．直接安装在可燃材料表面的灯具，应采用标有“F”标志的灯具。

4． 镇流器的选取

一．自镇流荧光灯应配用电子镇流器。

二．直管型荧光灯应配用电子镇流器，或节能型电感镇流器。

三．高压钠灯，金属卤化物灯应想用节能型电感镇流器，在电压偏差较大的场所，宜配用恒功率镇流器，功率较小者可配用电子镇流器。

5。灯杆及设置要求

当场地采用四塔式，多塔式或塔带混合照明方式布灯时，需要选用照明灯杆作为灯具的承载体。照明灯杆在满足照明技术条件要求的情况下，与建筑物的关系主要有以下几种方式。

一．灯杆独立于主体建筑物之外，这种灯杆作为独立设备单独存在，目前应用广泛。

二．灯杆依附于主体建筑物上，但未同主体建筑整体结合，这种形式的基础同建筑物基础形式可能不同，需单独处理。

三．灯杆依附于主体建筑物上，并同主体建筑物整体结合时，这种形式能很好的处理美观问题，如果这种方案可行，可优先考虑采用这种方案。

四．灯杆应根据航空管理设置障碍照明。

6．马道及设置要求

一．体育馆按需设置马道，马道设置的数量，高度，走向和位置应满足照明装置的要求。

二．马道应留有足够的操作空间。

三，马道的安装位置应避免建筑装饰材料，安装部件，管线和结构件等对照明光线的遮挡。

第三节．灯具布置

不同的运动项目会在不同大小，不同开关的运动场地进行，同时会用不同的方式来利用运动场地。运动员的活动范围以及在运动中视野所覆盖的范围也不尽相同。体育场馆场地照明灯具应服务好这些运动项目，满足它们的需求。因此，在综合考虑运动项目特点，运动场地特征的基础上合理布置灯具，以获得良好的照明水平，，避免对运动员和电视转播造成不利影响。

一．灯具布置与眩光及干扰光

1．  规范规定。灯具安装位置，高度，投射角应满足降低眩光和干扰光的要求。

2．  关于眩光。灯具安装位置，高度，投射角应满足降低眩光和干扰光的要求。不同运动项目，不同等级的赛事，有不同标准的眩光上限值，下面几个眩光值适用于大多数情况。

                  室外体育场：GR≦50

                              GR≦40（固定摄像机方向上）

                  室内体育馆：GR≦30

3．  关于干扰光。干扰光是眩光的一种，是指在特定场合中，由于光的强度，方向，或光谱引起人的烦恼，不舒适，分心或视觉能力下降的溢散光。

我国标准及CIE标准对限制干扰光污染提出相应要求。即划分为E1至E4共4个区域，见表7-1         环境区域的划分

体育场周围的民用建筑，不应受到更多的干扰光。在住宅，公寓，旅馆和医院病房楼等建筑物窗户外表面产生的垂直照度不应高于表：7-2的规定值。

表7-2     居住建筑窗户外表面的垂直照度值

体育场照明灯具朝居室的发光强度应小于或等于表7-3的规定值。

表7-3         室外灯具朝居室方向的最大发光强度值

二．布灯方式

室内运动场地照明设计的特点是照明空间较高，一般为了13-20m，也有少数小型体育馆高度较低，为了6-12米。照明灯具选择要求灯具效率高，配光特性好等。

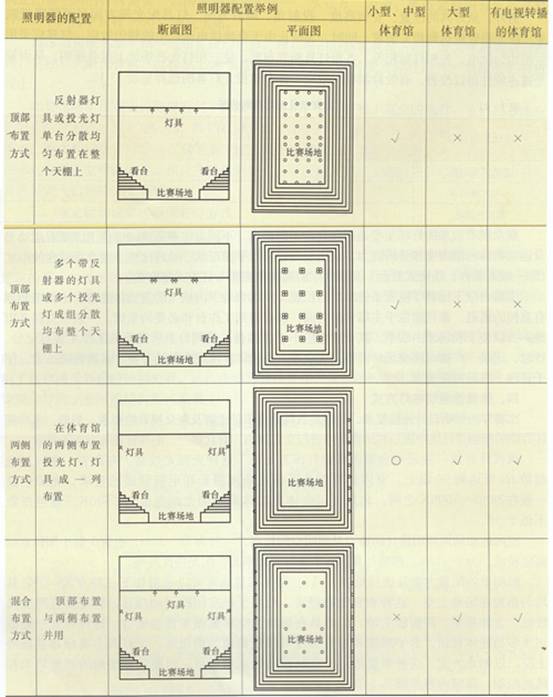

照明器的配置方案及选择 表：1-11。灯光布置通常可以采用如下三种方式：

1．  灯具均匀布置在场地上空。这种布置比较经济，适用于低空间的运动项目。但垂直照度比较低，立体感差，阴影较生硬。

2．  灯具在场地上空和侧面布置相结合。这种布置一般适用于多功能体育馆，水平照度和垂直照度可以获得适当的比率。

3．  灯具主要分布在场外上空，以侧光为主。这种布置适用于空间较高的运动项目，但要注意场地的照度均匀和眩光控制。

表：1-11     kvk明器的配置方案及选

注  √表示合适    ○表示一有条件的可以采用   ×表示不合适

另外，从灯具的位置，安装高度，投射角，照射方向，灯具配光等方面尽可能降低眩光，眩光指数应达到相关要求。同时，为防止由于交流供电而产生的频闪效应，灯具应采用三相均匀供电，各相灯数相等。各相灯具相邻布置，使三相灯光在场地上重叠照明，从而使光通连续性得以改善，有效抑制频闪效应。体育馆投光灯具的选择见表1-12

表1-12     体育馆投光灯具的选择
